Распространенные проблемы с червячными коробками передач и способы их устранения

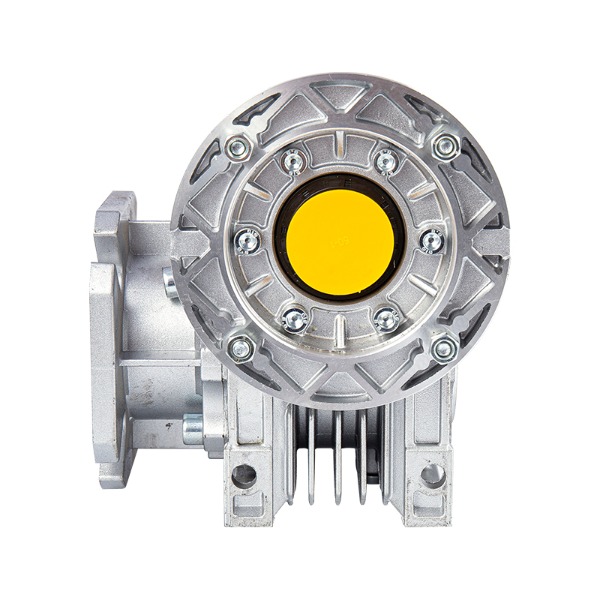

Червячные коробки передач Системы широко используются в промышленном оборудовании, конвейерных системах, лифтах и средствах автоматизации благодаря компактной конструкции, высоким передаточным числам и бесшумной работе. Однако, как и любое механическое устройство передачи энергии, они подвержены определенным сбоям. Понимание этих распространенных проблем и знание способов их решения могут значительно повысить надежность и срок службы.

Чрезмерный износ червячного колеса

Наиболее распространенной поломкой червячных передач является ускоренный износ бронзового червячного колеса. Это происходит из-за трения скольжения между червяком из закаленной стали и более мягким бронзовым колесом. Неправильная смазка, несоосность или перегрузка резко увеличивают скорость износа.

Симптомы:

• Повышенный люфт
• Шумная работа (скрежет или визг)
• Металлические частицы в смазке
• Уменьшенный выходной крутящий момент

Исправления:

• Замените изношенное червячное колесо и осмотрите червяк на наличие повреждений.
• Используйте правильную вязкость и тип смазочного материала (обычно трансмиссионные масла с противозадирными присадками или синтетику).
• Обеспечьте правильную центровку входного и выходного валов.
• Избегайте ударных нагрузок и частых остановок при полной нагрузке.

Перегрев

Тепловыделение свойственно червячным передачам из-за скользящего контакта. Однако чрезмерная температура (выше 80–90°C) ухудшает качество смазки, увеличивает износ и может привести к выходу из строя уплотнения. Перегрев часто возникает из-за высоких температур окружающей среды, продолжительной работы с полной нагрузкой или недостаточного объема масла.

Симптомы:

• Корпус слишком горячий, чтобы прикасаться к нему
• Запах масла или изменение цвета
• Утечка масла через уплотнения
• Снижение эффективности

Исправления:

• Проверьте уровень масла и при необходимости долейте его.
• Перейдите на синтетическое масло более высокого качества с лучшей термической стабильностью.
• Добавьте внешние охлаждающие ребра или вентилятор принудительной вентиляции.
• Уменьшите коэффициент обслуживания (уменьшите входную скорость или нагрузку).

Совет для профессионалов: В условиях непрерывной эксплуатации контроль температуры масла с помощью простой термопары может предотвратить катастрофический отказ.

Утечка масла

Течи масла – постоянная неприятность в узлах трансмиссии червячных редукторов. Обычными точками утечек являются уплотнения входного/выходного вала, сопрягаемые поверхности корпуса и вентиляционные отверстия. Утечка не только приводит к потере смазки, но и способствует проникновению загрязнений.

Симптомы:

• Лужи под коробкой передач
• Низкий уровень масла после непродолжительной работы
• Видимая влажность вокруг уплотнений или соединений

Исправления:

• Замените изношенные уплотнения вала – убедитесь, что на поверхности вала нет царапин.
• При сборке нанесите анаэробный герметик на соединения корпуса.
• Очистите или замените засоренные сапуны, чтобы предотвратить повышение давления.
• Избегайте переполнения; Следите за уровнем заполнения, указанным производителем.

Чрезмерная вибрация и шум

Хотя трансмиссия червячных редукторов работает тише, чем косозубых или прямозубых, необычная вибрация или дребезжание указывают на неисправность. Причины варьируются от выхода из строя подшипника, смещения червячного вала или повреждения зубьев шестерни.

Симптомы:

• Циклический стук или урчание
• Видимые колебания вала
• Показания акселерометра превышают нормальный базовый уровень

Исправления:

• Проверьте соосность муфты между входом двигателя и редуктора.
• Осмотрите подшипники на наличие точечной коррозии или повреждений сепаратора; замените при необходимости.
• Убедитесь, что осевой люфт червячного вала находится в пределах спецификации (обычно 0,05–0,15 мм).
• Затяните фундаментные болты, чтобы устранить резонанс.

Преждевременный выход из строя подшипника

Подшипники поддерживают червячный вал и вал червячного колеса. В червячных передачах упорные подшипники на червячном валу выдерживают большие осевые нагрузки. Недостаточная смазка, загрязнение или ошибки предварительного натяга приводят к преждевременному выходу подшипника из строя.

Симптомы:

• Шероховатость при проворачивании первичного вала вручную
• Высокочастотная вибрация
• Металлический шум во время работы.

Исправления:

• Замените подшипники того же класса точности (например, P6 или P5).
• Используйте правильную предварительную нагрузку – слишком большая приведет к перегреву; слишком мало вызывает игру.
• Улучшите фильтрацию смазки для удаления частиц >20 мкм.
• Убедитесь, что отверстия корпуса не изношены и не имеют круглую форму.

Загрязнение и деградация смазочных материалов

Срок службы смазки в червячных передачах меньше, чем в других типах передач из-за более высоких рабочих температур и действия скольжения. Попадание воды, окисление и загрязнение частицами являются обычными явлениями.

Симптомы:

• Молочное или мутное масло (вода)
• Черный, запах горелого (окисление)
• Отложения шлама внутри корпуса

Исправления:

• Выполняйте замену масла через регулярные промежутки времени (обычно каждые 2500–5000 часов).
• Используйте синтетические масла PAO или PAG, предназначенные для червячных передач.
• Установите осушающие сапуны для предотвращения проникновения влаги.
• Периодически берите пробы масла для лабораторного анализа.

Увеличение люфта с течением времени

Первоначальный зазор в червячной передаче необходим для образования масляной пленки и теплового расширения. Однако чрезмерный люфт снижает точность позиционирования и вызывает ударные нагрузки. Постепенное увеличение люфта указывает на износ зубьев червячного колеса.

Симптомы:

• Плохая повторяемость в сервоприводах.
• Стук при смене направления движения
• Ощущается люфт при качании выходного вала.

Исправления:

• Для конструкций с разрезным червяком отрегулируйте осевое положение червяка, чтобы уменьшить люфт.
• Замените червячное колесо, если износ зубьев превышает 15 % от первоначальной толщины.
• В нерегулируемых коробках передач рассмотрите возможность замены всего комплекта шестерен.
• Избегайте повторных циклов обратной нагрузки, если точность имеет решающее значение.

Контрольный список профилактического обслуживания червячных коробок передач

Чтобы максимизировать срок службы, выполните следующую процедуру:

• Еженедельно: Визуальный осмотр на наличие утечек, необычного шума и температуры корпуса.
• Ежемесячно: Проверьте уровень масла и долейте смазку того же типа.
• Ежеквартально: Проба масла на загрязнение; чистый дыхательный аппарат.
• Ежегодно: Измерьте люфт и осевой люфт подшипника; замените масло независимо от состояния, если оно работает при температуре >80°C.
• Каждые 2 года: Разберите, очистите, проверьте пятно контакта червяка и колеса, замените уплотнения.

Заключение

Системы трансмиссии червячных редукторов прочны и надежны при правильном обслуживании. Наиболее распространенные проблемы — износ, перегрев, утечки, вибрация, выход из строя подшипников, ухудшение качества смазочного материала и люфт — можно предотвратить путем правильного выбора смазочного материала, регулярного осмотра и своевременного ремонта. Понимая основные причины и применяя исправления, описанные выше, группы технического обслуживания могут сократить время незапланированных простоев на 50% или более и значительно продлить срок службы коробки передач. Всегда обращайтесь к руководству по эксплуатации оригинального оборудования, чтобы узнать конкретные допуски и марки смазочных материалов, и помните: в червячных передачах температура является лучшим показателем работоспособности.
