В мире механической передачи энергии лишь немногие устройства предлагают такое же сочетание простоты, компактности и увеличения крутящего момента, как червячный редуктор . Независимо от того, являетесь ли вы студентом инженерного факультета, техником по техническому обслуживанию или любителем, собирающим свою первую автоматизированную машину, понимание этого важного компонента поможет вам принять более правильные решения в области проектирования и закупок.

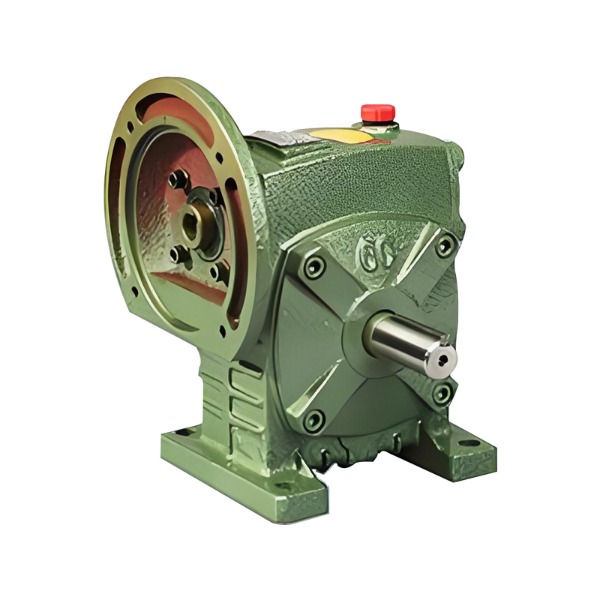

Червячный редуктор представляет собой механическое устройство, которое снижает скорость вращения при одновременном увеличении крутящего момента. Он состоит из двух основных элементов: червяка (по виду напоминающего винт) и червячного колеса (шестерни с косозубыми зубьями). Червь является движущим компонентом; червячное колесо является приводным компонентом.
В отличие от обычных зубчатых передач, в которых валы параллельны, червячный редуктор обычно передает движение между перпендикулярными, непересекающимися валами. Такая прямоугольная конфигурация экономит место и позволяет создавать компактные машины.
Принцип действия обманчиво прост. Когда червяк вращается, его винтовые нити прижимаются к зубьям червячного колеса. Поскольку резьба червяка по сути представляет собой непрерывную наклонную плоскость, обернутую вокруг цилиндра, каждый полный оборот червяка перемещает червячное колесо только на один зуб (или часть зуба).
Такая геометрия обеспечивает высокий коэффициент обжатия за один этап. Например, если червяк имеет один запуск (одна непрерывная резьба), то за один полный оборот червяка перемещается червячное колесо на один зуб. Если колесо имеет 50 зубьев, выходной вал вращается со скоростью 1/50 входной скорости.
Ключевые механические характеристики:
Важно: не все червячные передачи являются самоблокирующими. Состояние самоблокировки зависит от угла опережения и коэффициента трения. Эмпирическое правило: угол подъема менее 5–6 градусов обычно обеспечивает самоблокировку.
Понимание деталей помогает в поиске и устранении неисправностей и выборе. Ниже приведена простая разбивка:
| Компонент | Функция |
|---|---|
| Червь (вход) | Вал из закаленной стали с винтовой резьбой; подключается к двигателю. |
| Червячное колесо (выход) | Бронзовая или латунная шестерня, сцепляющаяся с червяком; снижает скорость и увеличивает крутящий момент. |
| Жилье | Закрывает зубчатую передачу, удерживает смазку и поддерживает соосность вала. |
| Подшипники | Поддерживайте входной и выходной валы, уменьшая трение и износ. |
| Уплотнения и прокладки | Предотвратите утечку смазки и не допускайте попадания загрязнений. |
| Система смазки | Обычно масляная ванна или принудительная циркуляция; необходим для отвода тепла. |
Выбор материалов продуман: червяк изготовлен из твердой стали, а колесо — из более мягкой бронзы. Такое сочетание разных материалов уменьшает истирание и позволяет более мягкому кругу слегка прилегать к червяку, улучшая площадь контакта и распределение нагрузки.
Одной из определяющих характеристик червячного редуктора является способность достигать высоких передаточных чисел в компактном пространстве. Одноступенчатые агрегаты обычно предлагают соотношения от 5:1 до 100:1. Двухступенчатые агрегаты могут превышать 1000:1.
Однако такое значительное сокращение связано с компромиссом: эффективностью. Поскольку червяк скользит по колесу, а не катится, потери на трение значительны. Типичные диапазоны эффективности:
Для сравнения, цилиндрический редуктор с аналогичным передаточным числом может достичь КПД 95 %, но он не будет обеспечивать самоблокировку или такую же компактную прямоугольную компоновку.
Инженеры и проектировщики выбирают червячные редукторы из-за нескольких ощутимых преимуществ:
Высокое сокращение за один этап
Для других типов передач часто требуется две или три ступени, чтобы соответствовать уменьшению одной ступени червяка. Это сокращает количество деталей, время сборки и общий размер оборудования.
Прямоугольная передача мощности
Когда двигатель необходимо установить перпендикулярно ведомому валу, проблему компоновки решает червячный редуктор без дополнительных конических шестерен или сложных кронштейнов.
Возможность самоблокировки
В подъемных устройствах (например, лифтах, домкратах, наклонных конвейерах) функция самоблокировки предотвращает обратное вращение при отключении питания. Он действует как механический тормоз, повышая безопасность.
Тихая и плавная работа
Непрерывное скользящее зацепление производит меньшую вибрацию и шум по сравнению с некоторыми другими типами передач, особенно на умеренных скоростях.
Допуск на перегрузку
Незначительные смещения или кратковременные перегрузки переносятся лучше, поскольку материал червячного колеса (бронза) может упруго деформироваться без хрупкого разрушения.
Ни одна технология не идеальна. Червячный редуктор имеет несколько ограничений, которые необходимо учитывать при проектировании системы.
Низкая эффективность
Как уже упоминалось, трение снижает эффективность, особенно при более высоких передаточных числах. Это означает, что больше энергии теряется в виде тепла, что может потребовать дополнительного охлаждения при непрерывной работе.
Выработка тепла
Чрезмерное тепло разрушает смазку и может повредить уплотнения или вызвать тепловое расширение компонентов. Инженеры должны рассчитывать пределы тепловой мощности, а не только пределы механического крутящего момента.
Ограниченная скорость ввода
Высокие входные скорости (свыше 3000–4000 об/мин) могут привести к перегреву и быстрому износу. Червячные редукторы лучше всего подходят для умеренных входных скоростей двигателей переменного тока, серводвигателей или гидравлических двигателей.
Люфт
Хотя червячные передачи могут изготавливаться с низким люфтом (классы точности), стандартные коммерческие агрегаты имеют более высокий люфт, чем высококачественные цилиндрические или планетарные редукторы. Это важно для приложений точного позиционирования, таких как поворотные столы с ЧПУ.
Червячные редукторы встречаются во многих бытовых и промышленных машинах. Ниже приведены распространенные примеры, сгруппированные по функциям.
| Область применения | Типичный случай использования |
|---|---|
| Погрузочно-разгрузочные работы | Ленточные конвейерные приводы, паллетайзеры, подъемные столы |
| Автомобильная промышленность | Электростеклоподъемники, регуляторы сидений, рулевое управление |
| Промышленное оборудование | Смесители, мешалки, делительные столы, упаковочное оборудование |
| Подъемное оборудование | Подъемники, лебедки, домкраты, ножничные подъемники |
| Сельское хозяйство | Зерновые шнеки, кормосмесители, системы орошения |
| Ворота и барьеры | Стреловые ворота, откатные ворота, парковочные барьеры |
В каждом из этих примеров ключевым требованием обычно является высокий крутящий момент на низкой скорости, иногда с требованием самоблокировки или ограничениями по пространству.
Выбор подходящего агрегата для вашей машины подразумевает больше, чем просто передаточное число и крутящий момент. Следуйте такой логической последовательности:
Шаг 1 – Определите входные и выходные требования
Шаг 2 – Определите коэффициент обслуживания
В зависимости от типа нагрузки (равномерная, умеренная ударная, тяжелая ударная) и часов ежедневной работы. Умножьте требуемый крутящий момент на коэффициент эксплуатации, чтобы получить расчетный крутящий момент.
Шаг 3 – Проверьте соотношение
Разделите входную скорость на выходную скорость. Выберите ближайшее доступное стандартное соотношение.
Шаг 4 – Проверка теплоемкости
Убедитесь, что редуктор может рассеивать тепло, не превышая допустимого повышения температуры. Если нет, рассмотрите возможность установки более крупного агрегата, внешнего охлаждения или принудительной смазки.
Шаг 5. Подтвердите ориентацию установки.
Червячные редукторы часто заправляются маслом до определенного уровня. Монтаж в перевернутом положении или под нестандартным углом может потребовать специальных модификаций смазки.
Шаг 6. Проверьте требования к самоблокировке.
Если предотвращение обратного движения имеет решающее значение, подтвердите у производителя, что выбранный угол опережения и условия трения обеспечивают самоблокировку под вашей нагрузкой и рабочей температурой.
Правильная смазка является наиболее важным фактором долговечности червячного редуктора. Скользящий контакт создает тепло и напряжение сдвига, которые обычные трансмиссионные масла не выдерживают.
Руководство по выбору смазки:
Контрольный список технического обслуживания:
Признаками неисправности являются: чрезмерный нагрев корпуса (более 200°F/93°C), повышенная вибрация или темный запах горелого смазочного материала.
В1: Является ли червячный редуктор реверсивным?
О: Не обычно. Большинство стандартных агрегатов не имеют обратного хода из-за самоблокировки. Специальные конструкции с низким коэффициентом трения (например, с роликовыми подшипниками на червяке) могут быть реверсивными, но они встречаются реже.
В2: Почему червячные колеса сделаны из бронзы?
Ответ: Бронза обладает превосходными свойствами против истирания закаленной стали, а также хорошей прилегаемостью и устойчивостью к коррозии. Типичным выбором являются алюминиевая бронза или фосфористая бронза.
В3: Могу ли я использовать червячный редуктор для непрерывной работы?
О: Да, но вам необходимо рассчитать термический рейтинг. Для круглосуточной работы выберите размер корпуса больше, чем предполагает расчет чистого механического крутящего момента, или добавьте принудительное охлаждение.
В4: В чем разница между червячным редуктором и планетарным редуктором?
Ответ: Планетарный редуктор обеспечивает более высокую эффективность и меньший люфт, но не имеет самоблокировки и, как правило, более дорог из-за высоких передаточных чисел. Червячный редуктор проще, самоблокируется и компактнее для работы под прямым углом.
Червячный редуктор — это надежное, компактное и универсальное решение для снижения скорости при одновременном увеличении крутящего момента, особенно когда вам требуется расположение под прямым углом или пассивная защита от обратного хода. Хотя его эффективность ниже, чем у некоторых других типов передач, преимущества высокого одноступенчатого редуктора, бесшумной работы и встроенной самоблокировки делают его незаменимым в различных отраслях промышленности, от погрузочно-разгрузочных работ до автомобильных систем.
При выборе агрегата обратите внимание на три критических фактора: передаточное число, теплоемкость и тип смазки. При правильном выборе и обслуживании качественный червячный редуктор обеспечит долгие годы надежной службы.
