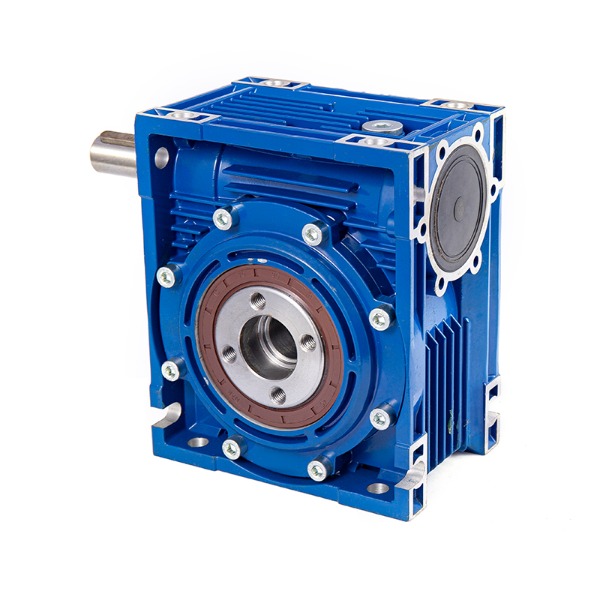

Червячные коробки передач: понимание того, как они работают и их применение.

Червячные коробки передач — это фундаментальная технология механической передачи энергии, широко используемая в отраслях, требующих высоких передаточных чисел в компактных пространствах. В отличие от обычных систем с косозубыми или прямозубыми зубчатыми передачами, передача червячных редукторов основана на уникальном скольжении между червяком (винтом) и червячным колесом (шестерней). Такая конструкция обеспечивает передачу крутящего момента под прямым углом, часто с одной ступенью понижения, обеспечивая при этом такие присущие преимущества, как снижение шума и возможность самоблокировки.

Как работает червячная трансмиссия

Передача червячного редуктора состоит из двух основных компонентов: червяка из закаленной стали (вход) и червячного колеса из бронзы или чугуна (выход). Червяк имеет одну или несколько винтовых нитей, которые входят в зацепление с зубьями колеса. Когда червяк вращается, его нити толкают зубья колеса, заставляя колесо вращаться. Ось червяка перпендикулярна оси колеса, создавая конфигурацию привода под углом 90 градусов.

Ключевой механической характеристикой является то, что движение в основном передается от червяка к колесу, но его нелегко повернуть вспять. Это происходит потому, что угол трения между скользящими поверхностями обычно превышает угол опережения червяка, создавая эффект самоблокировки. Это делает червячные передачи идеальными для подъемников, подъемников и конвейерных систем, где удержание груза имеет решающее значение.

Основные преимущества и ограничения

Понимание плюсов и минусов помогает инженерам выбирать подходящие приводные решения. Ниже приводится краткое изложение:

Ключевые области применения червячных коробок передач

Благодаря своей компактной форме и высоким передаточным числам системы передачи с червячными редукторами используются во многих отраслях:

• Обработка материалов: Конвейеры, паллетайзеры, ковшовые элеваторы – где самоблокировка предотвращает непреднамеренное обратное движение.
• Автоматические ворота и шлагбаумы: Раздвижные ворота, шлагбаумы и парковочные системы выигрывают от внутреннего тормозного действия.
• Промышленный подъем: Ручные и легкие электрические тали, домкраты и погрузочные платформы обладают нереверсивным механизмом.
• Пищевая промышленность: Закрытые конструкции с корпусом из нержавеющей стали обеспечивают возможность промывки и бесшумную работу.
• Упаковочное оборудование: Индексирующие столы, этикетировщики и наполнители требуют точного позиционирования без серводвигателей.
• Солнечные системы слежения: В одноосных трекерах используется червячная трансмиссия для предотвращения обратного хода, вызванного ветром.

Параметры технического выбора

При выборе червячной передачи для конкретной задачи инженеры должны оценить:

Эффективность и управление теплом

Скольжение в червячных передачах создает большее трение, чем в передачах с подвижным контактом. Эффективность во многом зависит от угла опережения и вязкости смазки. У однозаходных червяков (малый угол подъема) КПД может упасть до 50-60% – но самотормозящиеся надежнее. Многозаходные червяки (больше резьбы) повышают эффективность до 75-85%, но уменьшают или устраняют самоблокировку.

Чтобы управлять тепловой мощностью, производители часто проектируют корпуса с охлаждающими ребрами или интегрируют вентиляторное охлаждение для приложений, работающих в непрерывном режиме. Правильный выбор масла и интервалы его замены имеют решающее значение, поскольку ухудшение качества смазки ускоряет износ бронзовых колес.

Лучшие практики установки и обслуживания

Правильный монтаж продлевает срок службы. Ключевые рекомендации включают в себя:

Выравнивание: Несоосность входного и выходного валов приводит к неравномерному контакту зубьев и преждевременному выходу из строя.

Регулировка люфта: Некоторые конструкции трансмиссий червячных редукторов допускают регулировку межосевого расстояния для компенсации износа.

Положение сапуна: Установите сапун в самой высокой точке окончательной монтажной ориентации, чтобы предотвратить утечку масла.

Первичная обкатка: Перед работой с полной нагрузкой рекомендуется короткий период обкатки (2–4 часа при нагрузке 50 %).

График замены масла: Сначала меняйте через 100-200 часов работы (на новую коробку передач), затем каждые 2500 часов или ежегодно.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Всегда ли червячная передача является самоблокирующейся?
Нет. Самоблокировка зависит от коэффициента трения, угла подъема и качества поверхности. Как правило, однозаходные червяки с углом подъема менее 5-6° обеспечивают самоблокировку в статических условиях. Многозаходные червяки или высокоэффективные конструкции редко самоблокируются. Всегда сверяйте данные производителя.

Вопрос 2: Почему червячные колеса обычно изготавливаются из бронзы?
Бронза обладает отличными противозадирными свойствами по отношению к закаленной стали и может забивать мелкий мусор, не повреждая червяк. Низкий коэффициент трения в условиях граничной смазки необходим для скользящего контакта в червячных передачах.

Вопрос 3: Может ли червячная коробка передач иметь обратный привод вручную?
В самоблокирующихся конструкциях обратный ход невозможен или требует очень высокого обратного момента. Для моделей без самоблокировки ручное обратное вращение возможно, но не рекомендуется без тормозных систем из-за неконтролируемого ускорения.

Вопрос 4: Каков типичный срок службы червячной передачи?
При правильной смазке и в пределах номинальных нагрузок обычно требуется 15 000–25 000 часов работы, прежде чем произойдет значительная потеря эффективности. Износ колес является обычным ограничивающим фактором. Периодическое измерение люфта помогает прогнозировать оставшийся срок службы.

Вопрос 5: Как повысить эффективность существующего червячного привода?
Перейдите на синтетическую полиальфаолефиновую (ПАО) или полигликолевую смазку, предназначенную для червячных передач. Убедитесь, что уровень масла правильный. Если возможно, уменьшите скорость ввода. Однако учтите, что более высокая эффективность обычно снижает способность к самоблокировке.
